Зубошлифовальный станок с ЧПУ | Обработка шестерней

Зубошлифовальные станки с ЧПУ

YK7226 и YK7210

Станок для шлифования зубчатых колес диаметром до 260 мм

Запрос от

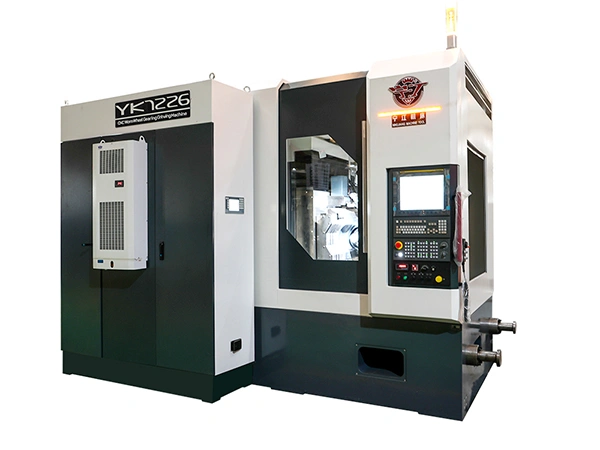

YK7226 Зубошлифовальные станки с ЧПУ

Станки серии YK7226 предназначены для высокоточного шлифования зубчатых колес в таких отраслях, как приборостроение, производство автомобильных компонентов и планетарных редукторов. Способны обрабатывать модули от 0.5 до 4 мм, а также шестерни малого и среднего диаметра до Ø260 мм. Точность шлифования достигает класса GB3, что позволяет станку выполнять как детальные требования чистовой обработки, так и стабильное, эффективное серийное производство.

Макс. диаметр обрабатываемой заготовки, мм: ∅260
Рабочий модуль, мм: 0.5–4
Ход по оси X, мм: 270 (100-370)
Ход по оси Y, мм: 190 (0-190)
Ход по оси Z, мм: 300 (150-450)
Ход по оси Z1, мм: 350 (475–825)

Запрос от

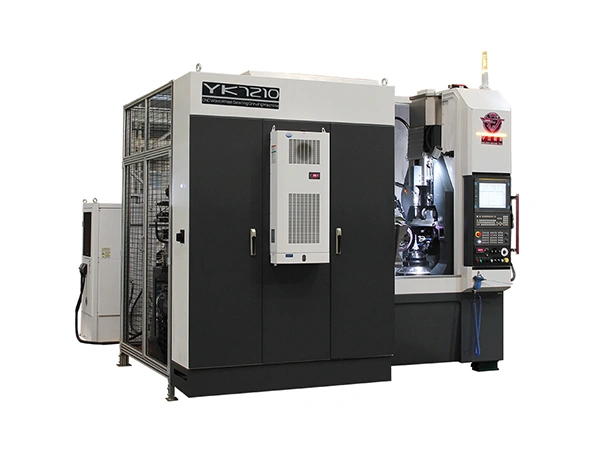

YK7210 Зубошлифовальные станки с ЧПУ

Станки серии YK7210 используют метод непрерывного обкатного шлифования с кинематикой, аналогичной зубофрезерованию. Отлично подходит для модулей от 0.5 до 2 мм и заготовок диаметром до Ø100 мм, что делает его подходящим для обработки мелких зубчатых колес, требующих чистой поверхности.

Макс. диаметр обрабатываемой заготовки, мм: ∅260
Рабочий модуль, мм: 0,5–4
Ход по оси X, мм: 245 (112.5-372.5)
Ход по оси Y, мм: 220 (0-220)
Ход по оси Z, мм: 280 (170-450)
Ход по оси Z1, мм: 315 (335–650)

Особенности

Метод обкатного шлифования позволяет выполнять эффективное и точное шлифование в условиях крупносерийного производства.
Простой метод управления и полный программный пакет значительно увеличивают выход пригодной продукции и позволяют операторам лешко обслуживать любые компоненты станка.
убошлифовальный станок с ЧПУ построен по вертикальной компоновке и состоит из основного корпуса, электрошкафа, маслоотделителя, гидроагрегата и системы охлаждения. Оснащен системой ЧПУ FANUC 31i-B с семью управляемыми осями и пятью синхронизированными осями, включая линейные оси X, Y, Z и X1, а также поворотные оси A, B и C и специальную ось для правки круга (B1).
Подходит для производства зубчатых компонентов в автомобилестроении, редукторостроении и индустрии интеллектуальной робототехники.

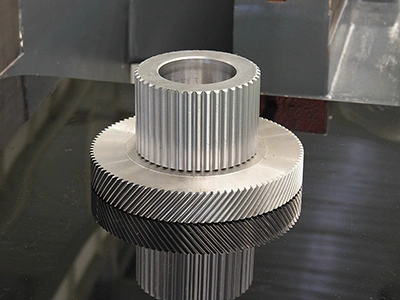

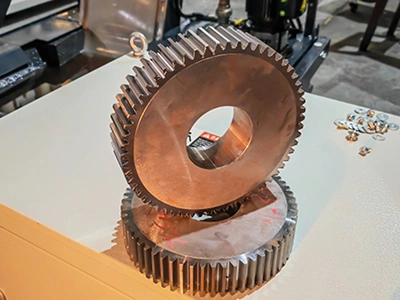

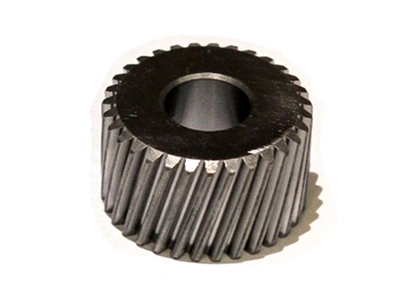

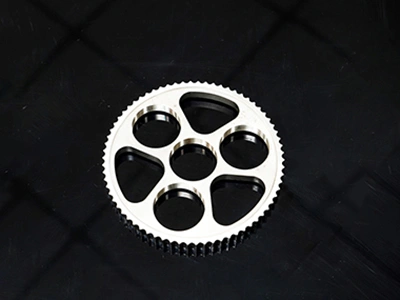

Примеры обрабатываемых изделий

Компоненты зубчатых колес, используемые в автомобильных системах, редукторах и интеллектуальных роботах

Технические характеристики

Модель		YK7210	YK7226
Макс. диаметр обрабатываемой заготовки, мм		∅100	∅260
Рабочий модуль, мм		0.5–2	0.5–4
Ход по оси X, мм		270 (100-370)	245 (112.5-372.5)
Ход по оси Y, мм		190 (0-190)	220 (0-220)
Ход по оси Z, мм		300 (150-450)	280 (170-450)
Ход по оси Z1, мм		350 (475–825)	315 (335–650)
Угол поворота шлифовальной головки, °		±45	±45
Максимальный размер шлифовального круга (ØН×ØВ×Ш), мм		∅275×∅160×125	∅275×∅160×125
Скорость быстрого перемещения по осям X/Y/Z, м/мин		10	10
Шпиндель заготовки	Номинальная мощность, кВт	15	15
	Номинальный крутящий момент, Н·м	119	80
	Макс. частота вращения, об/мин	2000	2000
Шлифовальный шпиндель	Номинальная мощность, кВт	25	25
	Номинальный крутящий момент, Н·м	119	119
	Макс. частота вращения, об/мин	7000	7000
Сервопривод осей X1/X2	Номинальная мощность, кВт	4	4/0.5
Сервопривод осей X1/X2	Номинальный крутящий момент, Н·м	22	22/2
Сервопривод осей X/Y/Z/A	Номинальная мощность, кВт	4/2.3/4/2.3	4/2.3/4/2.3
Сервопривод осей X/Y/Z/A	Номинальный крутящий момент, Н·м	22/8/22/8	22/8/22/8
Сервопривод осей W1/W2	Номинальная мощность, кВт	/	1
Сервопривод осей W1/W2	Номинальный крутящий момент, Н·м	/	4
Сервопривод осей C3/C4	Номинальная мощность, кВт	/	2.3/1
Сервопривод осей C3/C4	Номинальный крутящий момент, Н·м	/	8/4
Диаметр правящего инструмента, мм		∅110	∅110
Макс. скорость правящего инструмента, об/мин		1500–6000	1500–6000
Габариты станка (Д×Ш×В), мм		3700×4120×3180	3700×4120×3180
Общая мощность, кВА		70	70
Масса станка, кг		12000	15000
