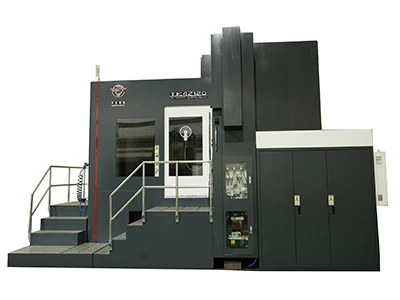

Координатно-расточный стан с ЧПУ выполняет сверление, рассверливание, растачивание, развертывание, фрезерование и нарезание резьбы за одну установку. Особенно эффективен для обработки высокоточных отверстий в корпусных деталях двигателей, для которых крайне важны точность и повторяемость всех параметров.
Координатно-расточная машина PUSH NINGJIANG с легкостью обрабатывает любые сложные материалы, такие как никелевые суперсплавы, титановые сплавы, нержавеющая сталь, алюминиево-магниевые сплавы, легированные стали и инструментальные стали.
Наиболее распространенные области применения данного оборудования для расточки включают получистовую и чистовую обработку систем высокоточных отверстий в корпусах, дисках и кольцах авиационных двигателей.

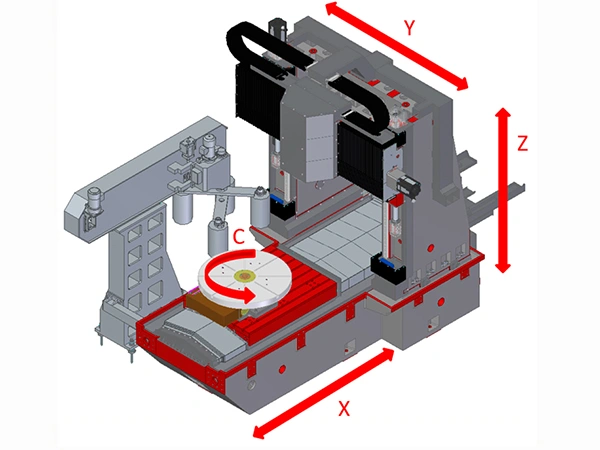

Оснащен осями X, Y и Z. Также доступен в исполнении с дополнительным поворотным столом с ЧПУ (ось C) или люльковым столом с ЧПУ (оси A/C) для полноценной 5-осевой обработки.

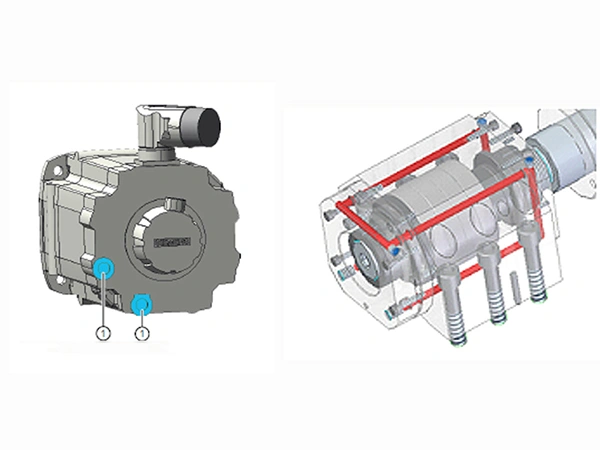

Все сервоприводы, гайки шарико-винтовых пар и подшипники шпинделя охлаждаются системой постоянной температуры для отвода тепла, выделяемого в процессе высокоскоростной работы. Данная система значительно повышает сохранение точности расточного процесса в течение длительных циклов обработки.

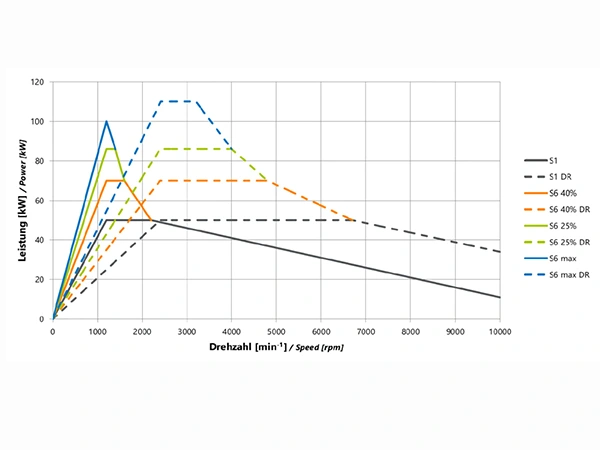

Кривая мощности

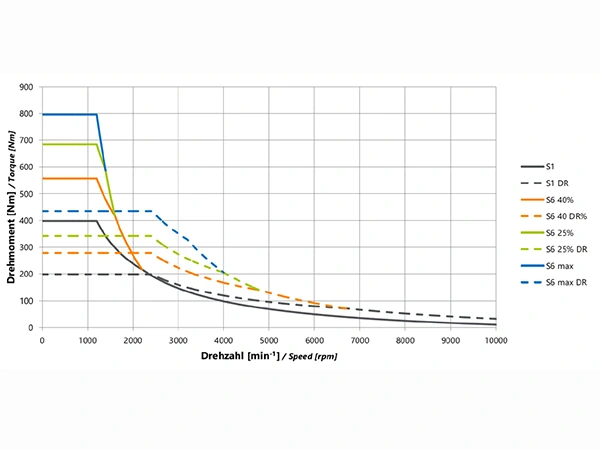

Кривая крутящего момента
| Рабочий стол | ||
| Размеры рабочей поверхности стола, мм | 1200×1600 | |
| Тип стола | С Т-образными пазами | |
| Размер Т-образного паза | 7-22H12 | |
| Макс. нагрузка на стол, кг | 3000 | |
| Макс. высота обрабатываемой детали, мм | 1000 | |
| Перемещение по осям | ||
| Перемещение по оси X, мм | 1600 | |
| Перемещение по оси Y, мм | 1200 | |
| Перемещение по оси Z, мм | 1000 | |
| Диапазон поворота оси C, ° | n×360 | |
| Расстояние от поверхности стола до торца шпинделя, мм | 350–1350 | |
| Шпиндель | ||
| Конус шпинделя | HSK-A100 | |
| Частота вращения шпинделя, оборотов/минуту | 20–10000 | |
| Выбор скорости | Полностью программируемый | |
| Мощность привода шпинделя S1/S6, кВт | 50/70 | |
| Крутящий момент привода шпинделя S1/S6, Н·м | 400/560 | |
| Инструментальный магазин | ||
| Количество инструментов | 40 | |
| Тип интерфейса инструмента | HSK-A100 | |
| Номинальное усилие зажима инструмента, кН | 60 | |
| Макс. диаметр инструмента, мм | Ø125 (с соседними инструментами) | |
| Ø250 (без соседних инструментов) | ||
| Макс. длина инструмента, мм | 500 | |
| Макс. вес инструмента, кг | 25 | |
| Время смены инструмента (инструмент-инструмент), с | 4 | |
| Время смены инструмента (резка-резка), с | 10 | |
| Режим выбора инструмента | Случайный двунаправленный | |
| Привод и подача | ||
| Подача рабочего стола и салазок (X/Y/Z), м/мин | 0–10 | |
| Скорость перемещения рабочего стола и салазок (X/Y/Z), м/мин | 20 | |
| Обратная связь по положению (X/Y/Z) | Линейная шкала | |
| Точность станка (GB/T17421) | ||
| Точность позиционирования (X/Y/Z), мм | 0.004 | |
| Повторяемость (X/Y/Z), мм | 0.002 | |
| Соответствие стандартам | ||
| GB/T 14660.1-2023: Вертикальные координатно-расточные станки с ЧПУ – Часть 1: Испытания точности GB/T 17421.1-2023: Методы испытаний металлорежущих станков – Часть 1: Геометрическая точность при холостом ходе или квазистатических условиях GB/T 17421.2-2023: Методы испытаний металлорежущих станков – Часть 2: Определение точности позиционирования и повторяемости осей с числовым программным управлением | ||
| Рабочая среда | ||
| Общая мощность (кВА) | 150 | |
| Электропитание | 380В±10%/50 Гц±1 Гц/3-фазный переменный ток | |
Свяжитесь с нами уже сегодня, и наши специалисты помогут вам оценить ваши потребности в механической обработке и порекомендуют наиболее подходящий станок с ЧПУ и его конфигурацию.

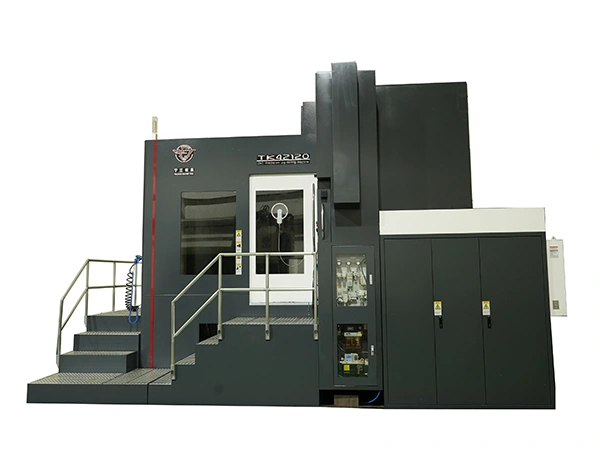

TK42120 предназначен для создания высокоточных отверстий и отлично подходит для обработки компонентов пресс-форм, точных приспособлений, деталей аэрокосмической промышленности и других заготовок, требующих точного сверления, развертывания, нарезания резьбы и чистового фрезерования за одну установку.
Точность позиционирования осей X, Y и Z составляет 0.004 мм.
Точность может быть обеспечена за счет:
