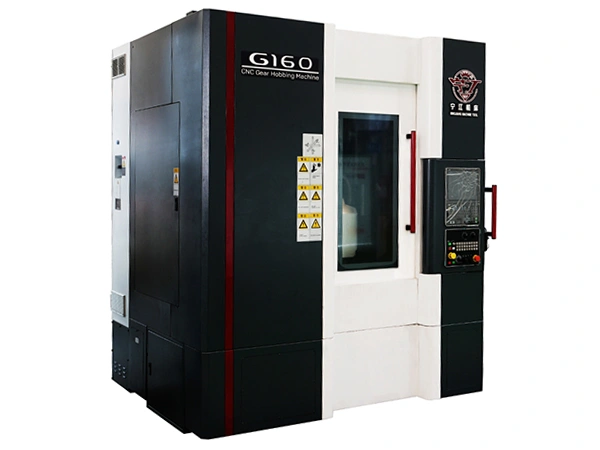

Запрос от
- Макс. диаметр обрабатываемой заготовки, мм: Ø160
- Макс. рабочий модуль, мм: 3
- Макс. частота вращения шпинделя заготовки, об/мин: 400
- Макс. частота вращения шпинделя фрезы, об/мин: 2000
- Величина осевого смещения фрезы (ось Y), мм: 100
- Ход по оси Z, мм: 250
- Угол наклона фрезерной головки, °: ±45
- Мин. число зубьев: 3
- Макс. размер червячной фрезы (диаметр×длина), мм: ∅80×100
- Общая мощность, кВА: 14
- Габариты станка (Д×Ш×В), мм: 2160×3670×2580
- Масса станка, тонн: 6

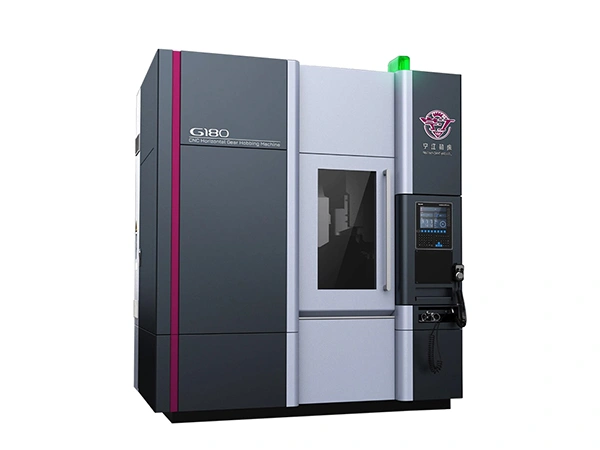

Запрос от
- Макс. диаметр обрабатываемой заготовки, мм: ∅180
- Макс. рабочий модуль, мм: 4
- Макс. частота вращения шпинделя заготовки, об/мин: 600
- Макс. частота вращения шпинделя фрезы, об/мин: 2200
- Величина осевого смещения фрезы (ось Y), мм: 150
- Ход по оси Z, мм: 300
- Угол наклона фрезерной головки, °: ±45
- Мин. число зубьев: 3
- Макс. размер червячной фрезы (диаметр×длина), мм: ∅110×160
- Общая мощность, кВА: 30
- Габариты станка (Д×Ш×В), мм: 2270×2580×2760
- Масса станка, тонн: 7

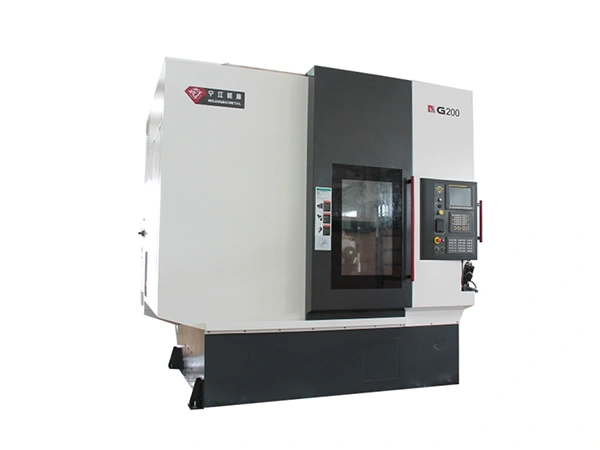

Запрос от
- Макс. диаметр обрабатываемой заготовки, мм: ∅200
- Макс. рабочий модуль, мм: 4
- Макс. частота вращения шпинделя заготовки, об/мин: 500
- Макс. частота вращения шпинделя фрезы, об/мин: 3500
- Величина осевого смещения фрезы (ось Y), мм: 220
- Ход по оси Z, мм: 350
- Угол наклона фрезерной головки, °: ±45
- Мин. число зубьев: 3
- Макс. размер червячной фрезы (диаметр×длина), мм: ∅110×220
- Общая мощность, кВА: 40
- Габариты станка (Д×Ш×В), мм: 2700×3745×3100
- Масса станка, тонн: 11

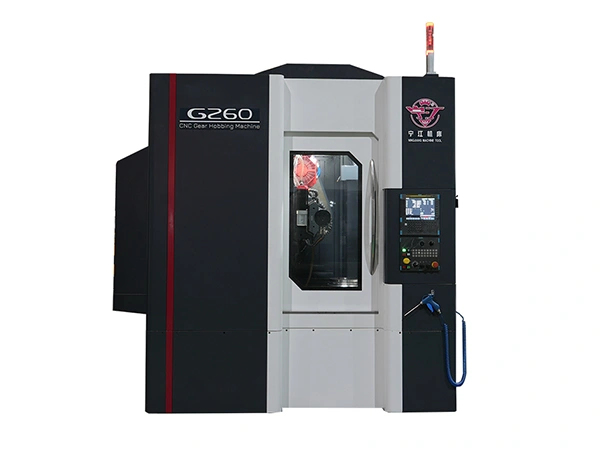

Запрос от
- Макс. диаметр обрабатываемой заготовки, мм: ∅260
- Макс. рабочий модуль, мм: 4
- Макс. частота вращения шпинделя заготовки, об/мин: 150
- Макс. частота вращения шпинделя фрезы, об/мин: 1500
- Величина осевого смещения фрезы (ось Y), мм: 160
- Ход по оси Z, мм: 300
- Угол наклона фрезерной головки, °: ±45
- Мин. число зубьев: 3
- Макс. размер червячной фрезы (диаметр×длина), мм: ∅130×180
- Общая мощность, кВА: 37
- Габариты станка (Д×Ш×В), мм: 2420×3460×3060
- Масса станка, тонн: 9

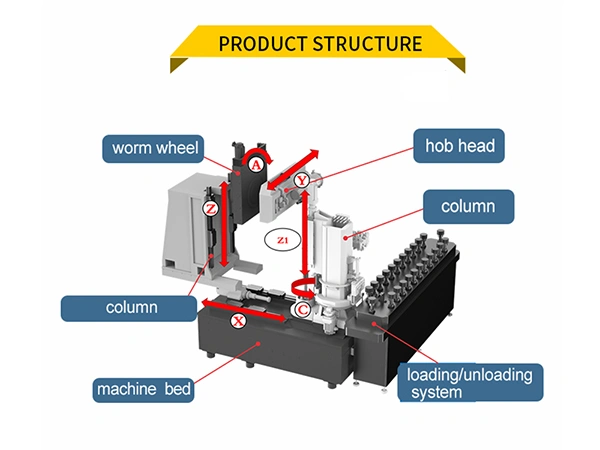

Особенности
- Вертикальные зубофрезерные станки представленных моделей охватывают несколько размерных вариантов и эффективно работают с шестернями из различных материалов.
- Все модели работают с системой ЧПУ FANUC Oi-MF Plus, используя шестиосевую компоновку с четырехосевой интерполяцией в вертикальной конструкции для точного управления движением.
- Частота вращения шпинделя червячной фрезы достигает 1500 об/мин, а шпинделя заготовки 150 об/мин. Ход смещения фрезы 160 мм позволяет при необходимости обрабатывать зубья с увеличенной высотой профиля.
- Оси X и Z используют шарико-винтовые пары и скользящие направляющие, что помогает поддерживать точность позиционирования и жесткость во время непрерывной обработки.
- Вертикальные зубофрезерные станки с ЧПУ предназначены для изготовления цилиндрических зубчатых колес, червячных колес, звездочек, шкивов зубчатых ремней, гибких колес (flexspline) и шлицевых валов. Для обработки червячных колес доступно радиальное зубофрезерование, благодаря чему оборудование подходит для производства зубчатых передач коммерческого транспорта, легковых автомобилей и строительной техники в диапазоне малых и средних модулей.
- Точность обработки достигает уровня GB7 при серийном производстве и GB6 при высокоточной обработке.
- Интерфейс станка включает специализированное программное обеспечение для зубообработки, позволяющее оператору задавать технологические параметры, корректировать винтовую линию и выполнять точную настройку резания через простой и наглядный панельный интерфейс.
Применение
Подходят для обработки зубчатых колес среднего и крупного модуля в типичных производственных отраслях, включая:
- Отрасли: производство мотоциклов, промышленной техники, редукторов, аэрокосмических компонентов, автомобильных трансмиссий (включая малые коробки передач легковых автомобилей до модуля m≤6) и строительной техники.
- Типы заготовок: изготовление прямозубых и косозубых цилиндрических колес, корончатых колес, колес с малым конусом, шлицевых валов, звездочек и червячных приводов. Также, наши зубофрезерные станки подходят для высокоточного или высокопроизводительного нарезания стальных зубчатых колес до модуля m≤6.
Комплексные высокоточные решения для обработки зубчатых колес
- Точность позиционирования: 0.002 мм
- Скорость вращения шпинделя фрезы: 15 000 об/мин
- Скорость вращения шпинделя заготовки: 2000 об/мин
- CPK: ≥1.33
Примеры обрабатываемых изделий

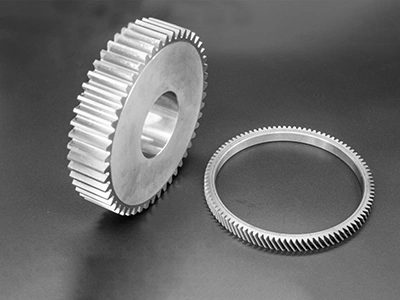

Рулевые механизмы электромобилей

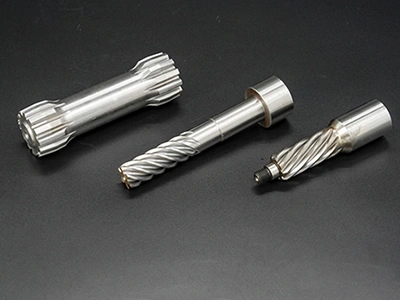

Автомобильные шестерни

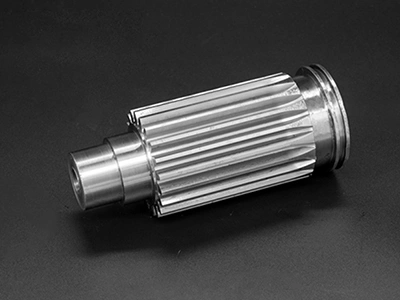

Зубчатые колеса специальной формы
Технические характеристики
| Модель | | | | |
| Макс. диаметр обрабатываемой заготовки, мм | Ø160 | ∅180 | ∅200 | ∅260 |
| Макс. рабочий модуль, мм | 3 | 4 | 4 | 4 |
| Макс. частота вращения шпинделя заготовки, об/мин | 400 | 600 | 500 | 150 |
| Макс. частота вращения шпинделя фрезы, об/мин | 2000 | 2200 | 3500 | 1500 |
| Величина осевого смещения фрезы (ось Y), мм | 100 | 150 | 220 | 160 |
| Ход по оси Z, мм | 250 | 300 | 350 | 300 |
| Угол наклона фрезерной головки, ° | ±45 | ±45 | ±45 | ±45 |
| Мин. число зубьев | 3 | 3 | 3 | 3 |
| Макс. размер червячной фрезы (диаметр×длина), мм | ∅80×100 | ∅110×160 | ∅110×220 | ∅130×180 |
| Общая мощность, кВА | 14 | 30 | 40 | 37 |
| Габариты станка (Д×Ш×В), мм | 2160×3670×2580 | 2270×2580×2760 | 2700×3745×3100 | 2420×3460×3060 |
| Масса станка, тонн | 6 | 7 | 11 | 9 |
Стандартная комплектация
Система ЧПУ FANUC 0i-MF/H

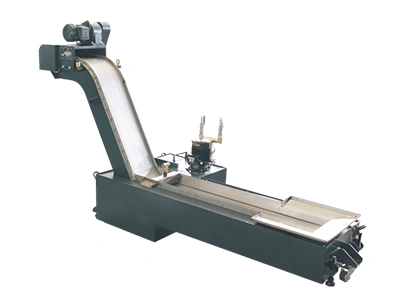

Магнитный конвейер для удаления стружки

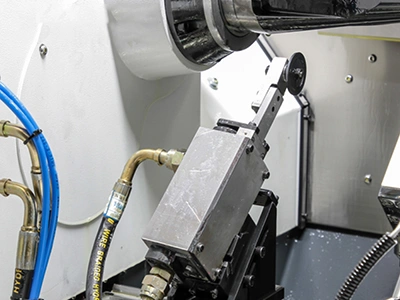

Дополнительные конфигурации зубофрезерного станка

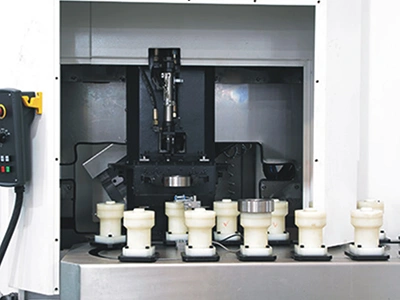

Автоматический загрузочно-разгрузочный узел для обработки шестерней и подобных заготовок без ручного вмешательства
Вторая позиция инструмента для доводочных операций после термообработки, полезная при необходимости более жестких допусков
Модуль для удаления заусенцев на станке непосредственно в процессе обработки

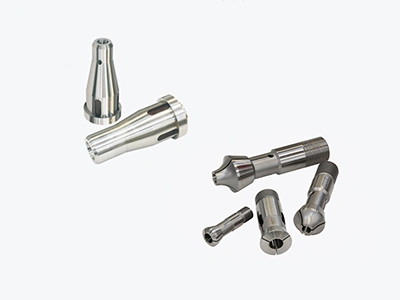

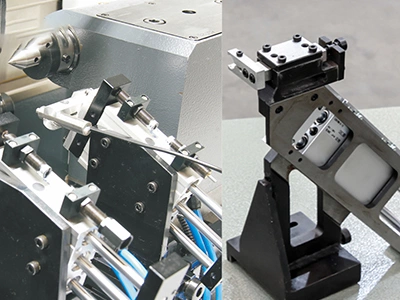

Специализированная оснастка и многофункциональная поворотная задняя бабка, разработанные для поддержки различной геометрии зубчатых колес и схем обработки
