Компания оснащена полным комплексом средств контроля и испытаний. Мы используем измерительные системы мирового класса, в том числе координатно-измерительные машины Leitz из Германии, портальные КИМ Zeiss, измерительные центры Gleason gear из США и двухчастотные лазерные интерферометры Renishaw из Великобритании.
В общей сложности мы эксплуатируем 160 комплектов крупногабаритного оборудования для измерения размеров, 10 комплектов приборов для металлургических испытаний, 3 комплекта устройств неразрушающего контроля, 8 комплектов систем функционального тестирования и 445 комплектов оборудования для термических, механических и электрических испытаний. На производстве установлено более 6 888 приборов для контроля и метрологии. Кроме того, мы располагаем 1 400 кв. м специальных помещений для контроля, тестирования и лабораторных работ. В совокупности эти ресурсы обеспечивают надежную проверку точности, последовательности и надежности продукции.
Основное контрольное оборудование
Лазерный интерферометр Renishaw XL-80 (Великобритания)
- Диапазон измерений: 0–80 м
- Линейная точность: ±0.5 ppm
- Стабильность лазера: ±0.05 ppm
- Разрешение: 1 нм
- Максимальная скорость: 4 м/с
- Частота динамической выборки: 10 Гц – 50 кГц
- Время прогрева: <6 минут
- Назначение: эталон измерения длины. Используется для оценки линейной и угловой точности (включая поворотные оси), а также прямолинейности осей станков
Шариковая система Renishaw QC20-W (Великобритания)
- Разрешение датчика: 0.1 мкм
- Точность датчика: ±0.5 мкм (при 20 °C)
- Точность системы: ±1.25 мкм (при 20 °C)
- Диапазон измерений: ±1.0 мм
- Назначение: измерение радиальных отклонений при вращении вокруг фиксированной точки, анализ характеристик сервоприводов, точности многоосевой интерполяции, позиционирования и ортогональности осей

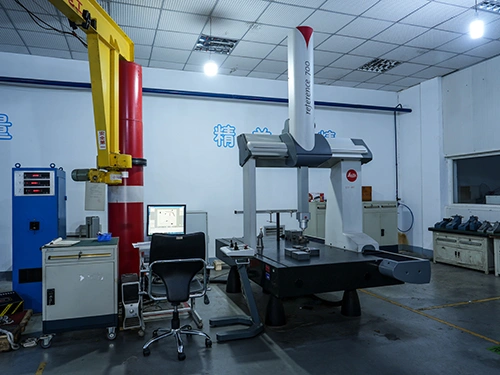

Координатно-измерительная машина Leitz Reference (Германия)
- Модель: Reference 70g
- Диапазон измерений: 1500×900×700 мм
- Точность: 0.9 + L/350 мкм
- Назначение: высокоточные измерения геометрических допусков, координатных размеров, профилей кулачков и сложных криволинейных поверхностей
Зубоизмерительный центр Gleason Sigma 7 (США)
- Модель: Sigma σ7
- Обрабатываемые колеса: модуль ≥0.5, длина <1000 мм, диаметр <Ø600 мм
- Точность: соответствует классу GB 3
- Назначение: контроль зубчатых колес, червячных передач, червяков, червячных фрез, долбяков и профильных инструментов

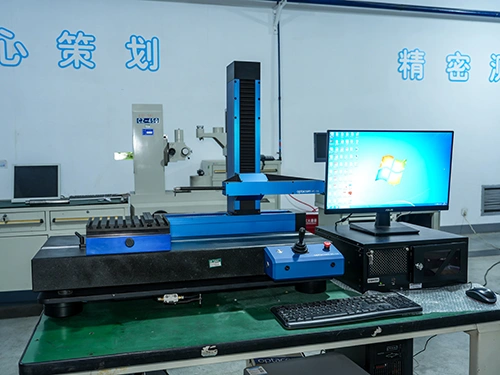

Контуроизмерительный прибор VC-10 (Германия)
- Перемещение по оси X: 0–225 мм, разрешение 0.002 мкм
- Перемещение по оси Z: 0–225 мм, разрешение 0.002 мкм
- Перемещение по оси Y: 25 мм, высота 90 мм
-
Измерение резьб:
наружные: M1–M180
внутренние: M3–M180
- Шероховатость поверхности:
диапазон: Ra 0.05 – Ra 12.5 мкм
точность: 5% (DIN класс 1)
- Точность измерения расстояния: ±(0.5 мкм + L/100 мм)
- Погрешность измерения контура: 0.01%-1%
- Точность измерений:
основная погрешность по диаметру: 2.0 + L/150 мкм
погрешность по диаметру шага: 2.0 + L/150 мкм
незначительная погрешность по диаметру: 2.0 + L/150 мкм
шаг резьбы: 0.5 + L/150 мкм
