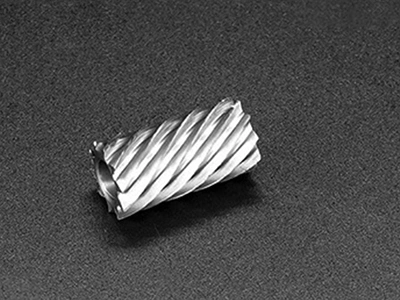

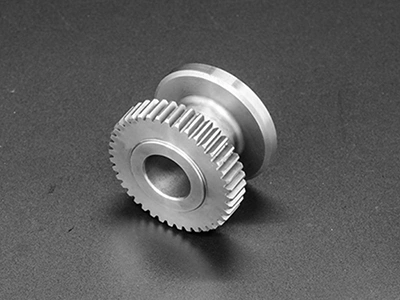

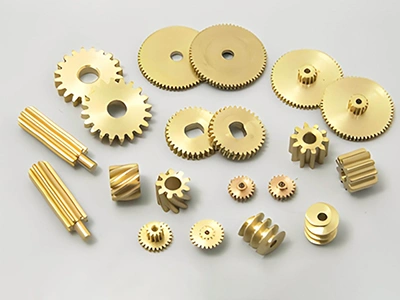

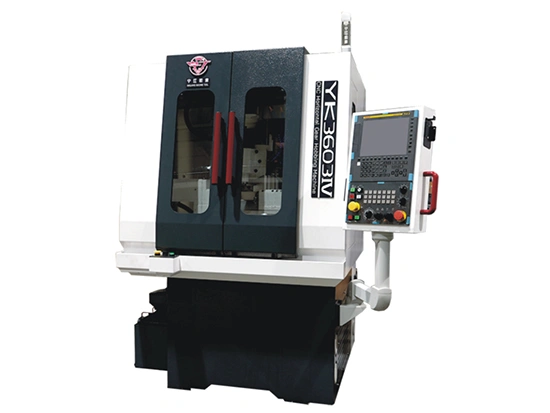

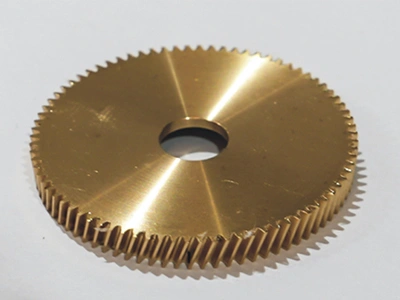

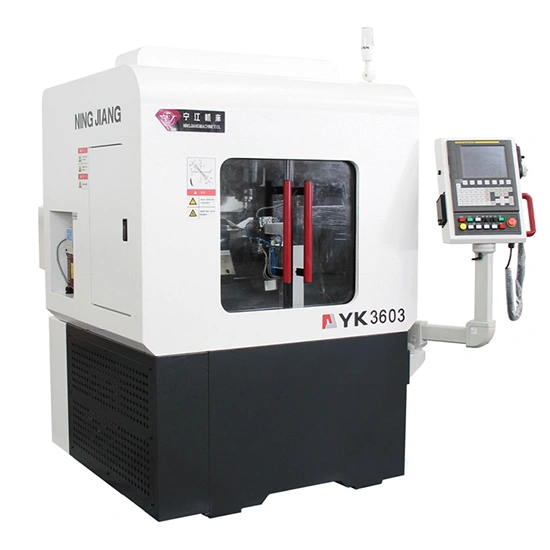

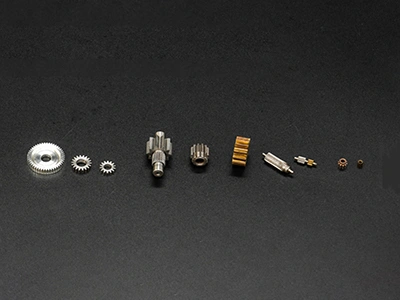

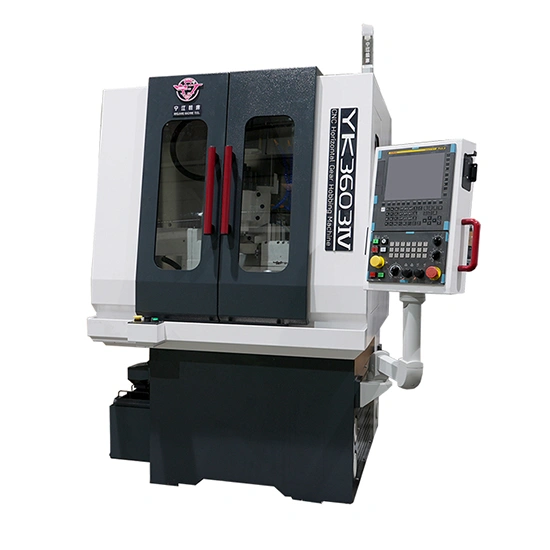

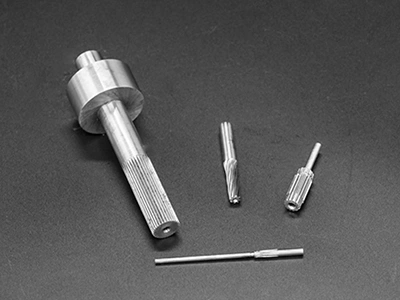

Горизонтальные зубофрезерные станки с ЧПУ, работающие в данном размерном диапазоне, способны обрабатывать различные мелкие компоненты, используемые в высокоточных устройствах. Наши зубофрезерные станки сохраняют стабильную точность массового производства на уровне GB7, а при чистовой обработке достигают GB6, что делает их подходящими для эффективной обработки малых и микромодульных зубчатых колес в приборостроении и метрологии.
| Модель | | | |
| Количество управляемых осей, шт. | 8 | 5 | |
| Макс. диаметр обрабатываемой заготовки, мм | ∅30 | ||
| Макс. рабочий модуль, мм | 0.5 (доп.: 0.8 для легкообрабатываемых материалов, таких как медь/алюминий) | ||
| Ход по оси X, мм | 75 | 40 | |
| Ход по оси Y, мм | 90 | 90 | |
| Ход по оси Z, мм | 75 | 75 | |
| Ход по оси Z1, мм | 75 (сервопривод) | 30 (пневмопривод) | |
| Количество зубьев | 3–999 | ||
| Угол наклона фрезерной головки, ° | ±30 | ||
| Макс. размер червячной фрезы (∅×L), мм | ∅25×30 | ||
| Диаметр оправки червячной фрезы, мм | ∅3.5, ∅4.5, ∅5, ∅6, ∅8, ∅10 (доступны длинные и короткие типы) | ||
| Скорость быстрого перемещения осей X/Z, м/мин | 6 | ||
| Общая мощность, кВА | 6 | 5 | |
| Подача сжатого воздуха | Давление, МПа | 0.5–0.7 | |
| Расход, л/мин | 200 | ||
| Габариты станка (Д×Ш×В), мм | 1795×1300×1899 (включая пространство для панели оператора) | ||
| Масса станка, т | 1.5 | 1 | |
Свяжитесь с нами уже сегодня, и наши специалисты помогут вам оценить ваши потребности в механической обработке и порекомендуют наиболее подходящий станок с ЧПУ и его конфигурацию.
