Горизонтальный зубофрезерный станок с ЧПУ

Горизонтальные зубофрезерные станки с ЧПУ

серии 3610

Станок для производства прямозубых и косозубых цилиндрических колес, шпинделей, червяков, звездочек и зубчатых шкивов диаметром до Ø100 мм

Запрос от

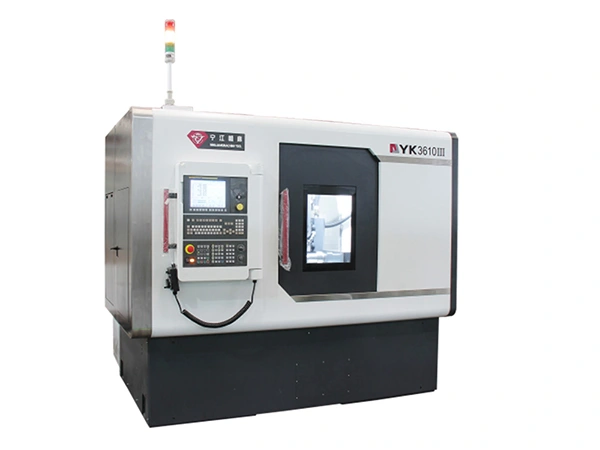

YK3610III Горизонтальные зубофрезерные станки с ЧПУ

Макс. диаметр обрабатываемой заготовки, мм: ∅100
Макс. рабочий модуль, мм: 3
Макс. частота вращения шпинделя заготовки, об/мин: 1000
Макс. частота вращения шпинделя фрезы, об/мин: 6000
Величина осевого смещения фрезы (ось Y), мм: 100
Ход по оси Z, мм: 280
Угол наклона фрезерной головки, °: ±45
Мин. число зубьев: 3
Макс. размер червячной фрезы (диаметр×длина), мм: ∅80×110
Общая мощность, кВА: 25
Габариты станка (Д×Ш×В), мм: 3490×3370×2380
Масса станка, тонн: 6

Запрос от

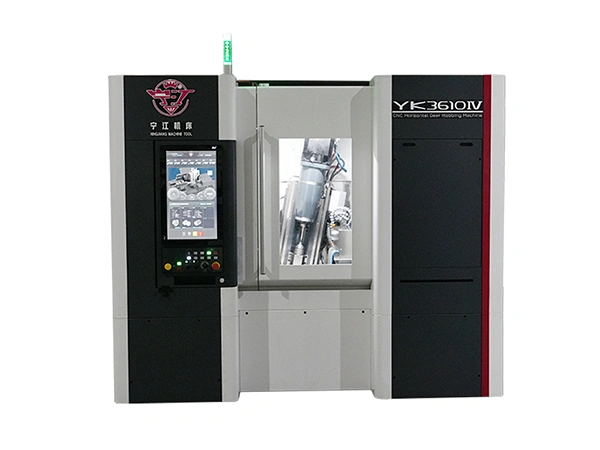

YK3610IV Горизонтальные зубофрезерные станки с ЧПУ

Макс. диаметр обрабатываемой заготовки, мм: ∅100
Макс. рабочий модуль, мм: 3
Макс. частота вращения шпинделя заготовки, об/мин: 600
Макс. частота вращения шпинделя фрезы, об/мин: 4000
Величина осевого смещения фрезы (ось Y), мм: 100
Ход по оси Z, мм: 280
Угол наклона фрезерной головки, °: ±45
Мин. число зубьев: 3
Макс. размер червячной фрезы (диаметр×длина), мм: ∅80×110
Общая мощность, кВА: 30
Габариты станка (Д×Ш×В), мм: 3530×3480×2550
Масса станка, тонн: 6

Особенности

Все модели данной серии горизонтальных зубофрезерных станков выполнены по семиосевой схеме с четырехосевой интерполяцией в горизонтальной компоновке, что обеспечивает системе достаточную управляемость и жесткость для высокоточной зубообработки.
Горизонтальные зубофрезерные станки с ЧПУ этой серии выпускаются в двух вариантах шпиндельной конфигурации. Модель 3610III оснащается встроенными мотор-шпинделями как для червячной фрезы, так и для заготовки, с системой охлаждения с термостабилизацией и замкнутым контуром обратной связи Heidenhain. Модель 3610IV сочетает сервоприводной шпиндель фрезы со встроенным моментным двигателем на стороне заготовки, а также оснащается системой термостабилизированного охлаждения и замкнутым контуром управления с поворотными датчиками. Обе конструкции станков поддерживают стабильные условия резки при длительных циклах обработки.
Оси X и Z оборудованы шарико-винтовыми парами и роликовыми линейными направляющими, что способствует сохранению высокой точности позиционирования станка в процессе резания.
Ось Y использует сервоприводной механизм смещения фрезы для точного перемещения инструмента и равномерного износа режущей кромки, что значительно увеличивает срок службы инструмента.
Станки данной серии предназначены для обработки широкого спектра деталей, включая цилиндрические зубчатые колеса, червячные колеса, звездочки, шкивы зубчатых ремней, гибкие колеса (flexspline) и шлицевые валы.
Встроенное программное обеспечение для зубообработки поддерживает параметрическое программирование, коррекцию винтовой линии и функции микрокомпенсации через удобный и интуитивно понятный интерфейс.
Дополнительно может быть установлена инструментальная позиция для чистовой обработки после термообработки для более жестких допусков.

Примеры обрабатываемых изделий

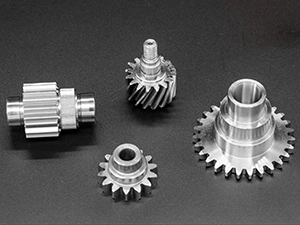

Ведущая шестерня

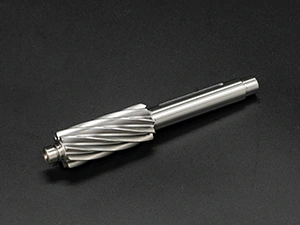

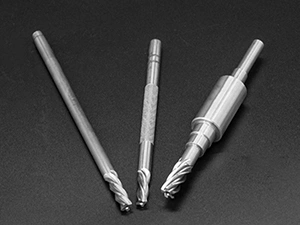

Механизм для электроинструментаs

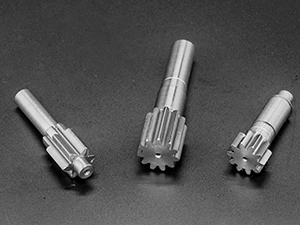

Электродные шестерни

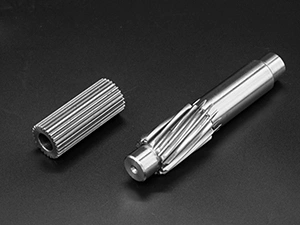

Приводной шлицs

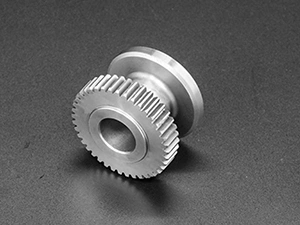

Робот-шестерняs

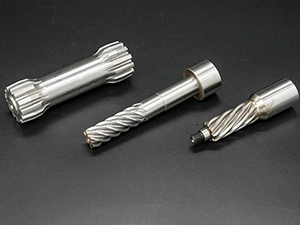

Автомобильные шестерни

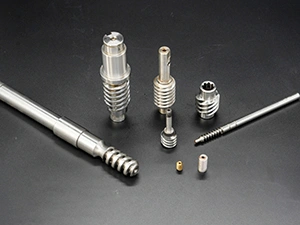

Приводные червячные валы

Технические характеристики

Модель	YK 3610Ⅲ	YK3610Ⅳ
Макс. диаметр обрабатываемой заготовки, мм	∅100	∅100
Макс. рабочий модуль, мм	3	3
Макс. частота вращения шпинделя заготовки, об/мин	1000	600
Макс. частота вращения шпинделя фрезы, об/мин	6000	4000
Величина осевого смещения фрезы (ось Y), мм	100	100
Ход по оси Z, мм	280	280
Угол наклона фрезерной головки, °	±45	±45
Мин. число зубьев	3	3
Макс. размер червячной фрезы (диаметр×длина), мм	∅80×110	∅80×110
Общая мощность, кВА	25	30
Габариты станка (Д×Ш×В), мм	3490×3370×2380	3530×3480×2550
Масса станка, тонн	6	6

Стандартная комплектация

Система ЧПУ FANUC 0i-MF Plus

Магнитный роликовый конвейер для стружки, установленный на баке СОЖ, подходит для ферромагнитной стружки

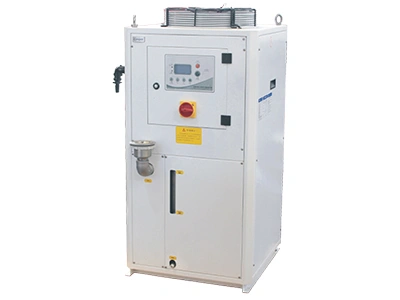

Маслоохладитель для охлаждения двигателя шпинделя

Оправка для червячной фрезы для установки и позиционирования зуборезного инструмента

Дополнительные конфигурации зубофрезерного станка

Мы можем добавить в конструкцию автоматизированные загрузочно-разгрузочные узлы для обработки зубчатых колес валового и дискового типа, позволяя осуществлять непрерывную обработку без ручного вмешательства.

Может быть настроена вторая инструментальная станция для выполнения постобработочных операций, таких как удаление заусенцев или легкая доводка, после формирования зубьев.

Дополнительный узел удаления заусенцев может удалять заусенцы с торцевой поверхности заготовки непосредственно в процессе обработки.
