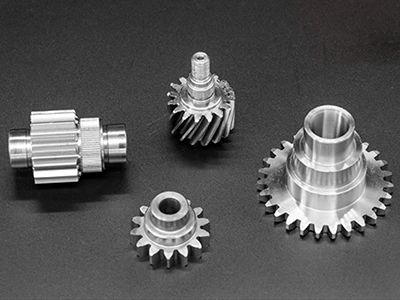

Данная серия горизонтальных зубофрезерных станков с ЧПУ способна обрабатывать широкой спектр шестерней, педлагая пользователям удобное управление и сниженное количество производственных затрат по сравнению с аналогичными моделями от других производителей.

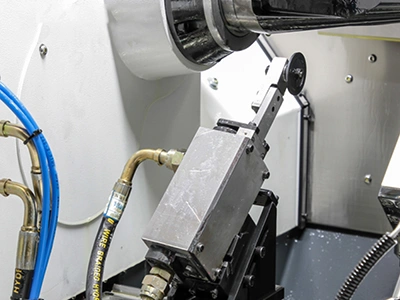

Линейные оси построены на направляющих с ручной пришабровкой, что придает зубофрезерному станку большую жесткость и отличное демпфирование вибраций во время фрезеровки. Шпиндель червячной фрезы приводится в движение непосредственно серводвигателем, поддерживая стабильный крутящий момент для обработки зубчатых колес малых и средних размеров. Дополнительно мы можем добавить вторую инструментальную позицию для чистовой обработки после термообработки.

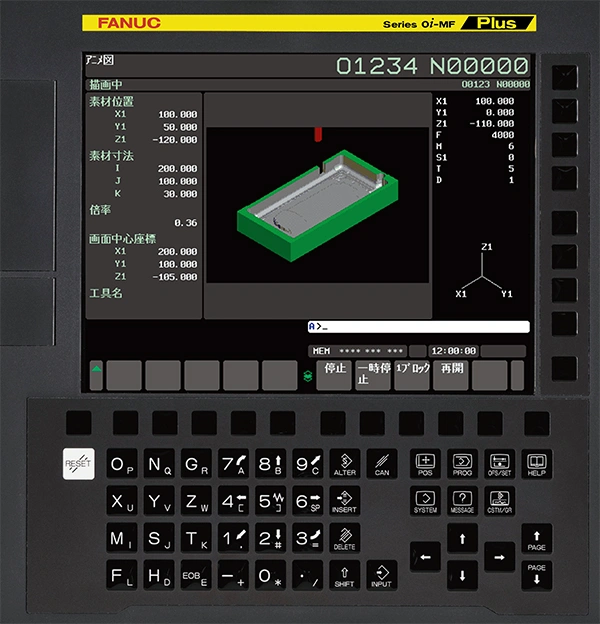

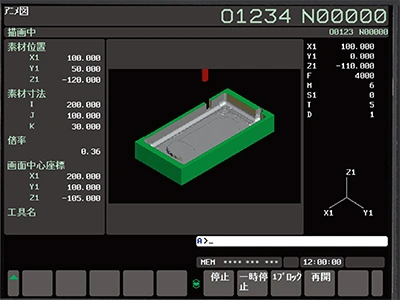

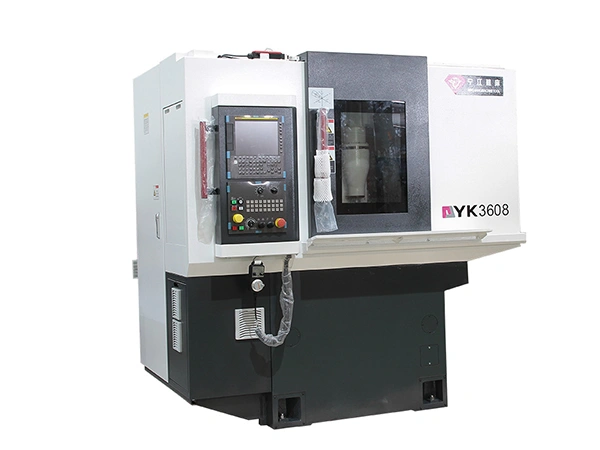

Данный станок использует ЧПУ FANUC 0i-MF/H с работой по пятиосевой схеме с четырехосевой интерполяцией. Шпиндель заготовки приводится в движение серводвигателем через точный редуктор, что позволяет получить более высокий выходной крутящий момент для зубчатых колес малых и средних диаметров.

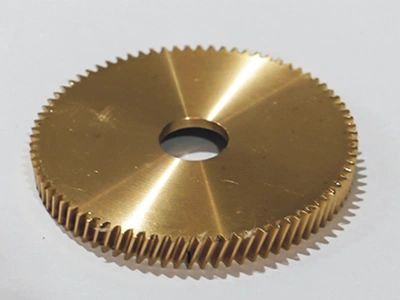

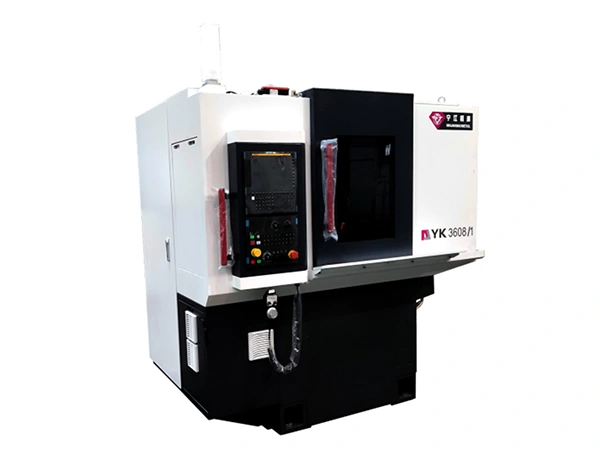

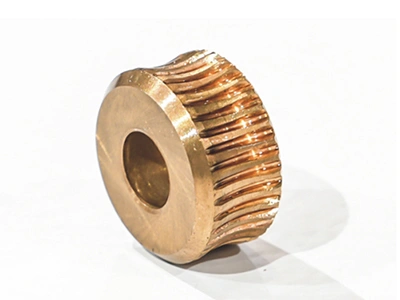

Оснащен системой ЧПУ FANUC 0i-MF с пятиосевым управлением и четырехосевой интерполяцией. Шпиндель заготовки использует серводвигатель с точной редукторной системой для увеличения выходного крутящего момента. Такая компоновка зубофрезерного станка поддерживает левосторонние углы наклона зубьев до 65°. Подходит для обработки червячных колес и колес с большим углом наклона, используемых в таких изделиях, как рыболовные катушки.

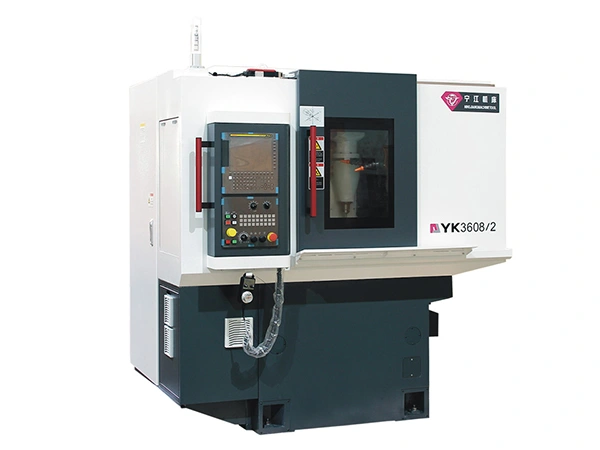

Система 0i-MWF Plus работает по шестиосевой схеме с четырехосевой интерполяцией. Шпиндель заготовки использует два синхронизированных серводвигателя с точным редуктором для увеличения крутящего момента. Конструкция данного зубофрезерного станка поддерживает левосторонние углы наклона зубьев до 65° и подходит для обработки зубчатых колес с большим углом наклона, используемых в рыболовных катушках.
| Модель | | | |
| Макс. диаметр обрабатываемой заготовки, мм | ∅80 | ∅80 | ∅80 |
| Макс. рабочий модуль, мм | 2 | 1.5 | 1.5 |
| Макс. частота вращения шпинделя заготовки, об/мин | 500 | 500 | 500 |
| Макс. частота вращения шпинделя фрезы, об/мин | 2000 | 2000 | 3000 |
| Величина осевого смещения фрезы (ось Y), мм | 60 | 60 | 60 |
| Ход по оси Z, мм | 150 | ||
| Угол наклона фрезерной головки, ° | ±40 | -40– 65 | -40– 65 |
| Мин. число зубьев | 3 | 3 | 3 |
| Макс. размер червячной фрезы (диаметр×длина), мм | ∅63×60 | ∅63×60 | ∅63×60 |
| Общая мощность, кВА | 10 | 10 | 10 |
| Габариты станка (Д×Ш×В), мм | 1950×1285×2100 | 1950×1285×1980 | 1950×1285×1980 |
| Масса станка, тонн | 3 | 3 | 3 |
Свяжитесь с нами уже сегодня, и наши специалисты помогут вам оценить ваши потребности в механической обработке и порекомендуют наиболее подходящий станок с ЧПУ и его конфигурацию.
