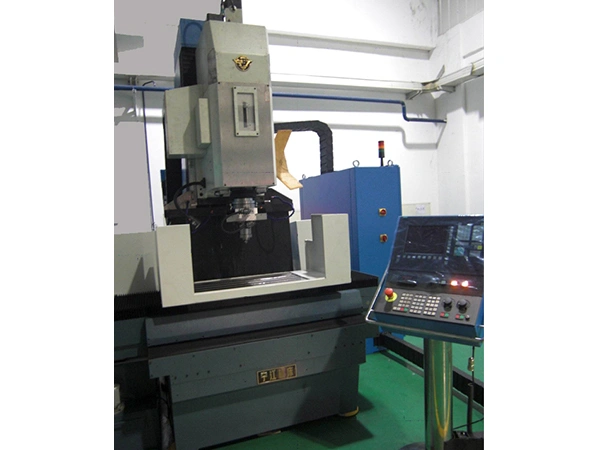

MK2945C

Координатно-шлифовальный станок с ЧПУ

Координатно-шлифовальное оборудование с возможностью контурной обработки для создания отверстий и сложных контуров при производстве штампов и пресс-форм

Координатно-шлифовальный станок с ЧПУ модели MK2945C поддерживает контурную обработку с использованием линейной и круговой интерполяции для обработки закаленных шаблонов, полостей пресс-форм и профилей пуансонов с произвольной формой кривых. Также способен выполнять высокоточное шлифование по позиционным точкам для закаленных систем координатных отверстий, требующих точного контроля межцентровых расстояний.

Ключевые компоненты

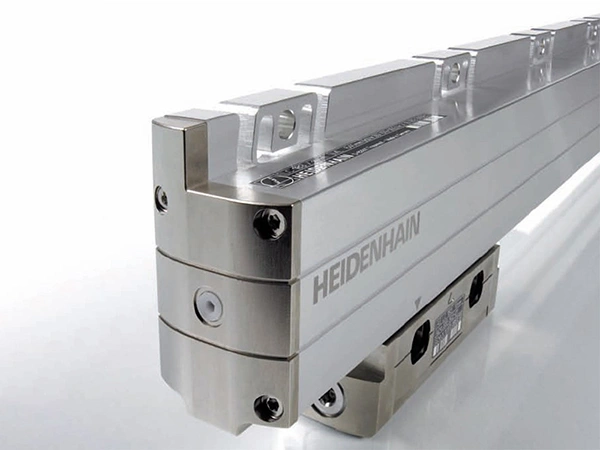

Оси X и Y используют абсолютные линейные датчики (линейки) HEIDENHAIN для высокоскоростного перемещения.

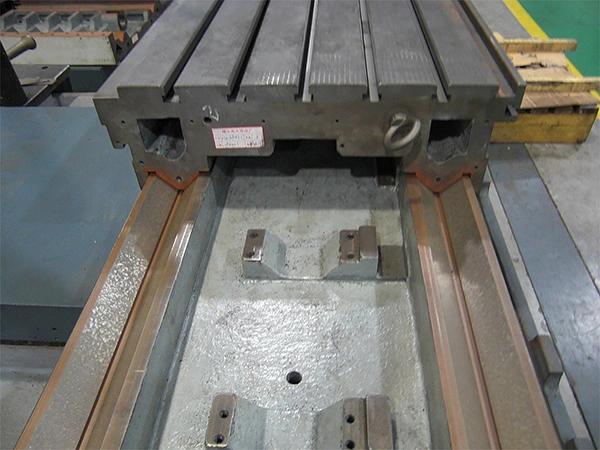

Коробчатая станина усилена внутренним оребрением для более высокой жесткости и структурной стабильности в течение длительных циклов обработки.

Технические характеристики

Рабочий стол	Ширина рабочей поверхности стола, мм				450
	Длина рабочей поверхности стола, мм				800
	Ход по оси Y, мм				400
	Ход по оси X, мм				600
	Макс. скорость быстрого перемещения, мм/мин				1000
	Макс. рабочая скорость, мм/мин				250
	Макс. нагрузка на стол, кг				500
	Точность позиционирования осей X/Y (стандарт ISO), мм		Точность двухстороннего позиционирования		0.005
			Повторяемость		0.003
			Люфт		0.003
Шлифовальная бабка	Ход по оси W, мм				400
	Расстояние от торца шлифовальной бабки до поверхности стола (MF315), мм	Макс.			585
		Мин.			75
Шлифовальный круг	Возвратно-поступательный ход по оси Z, мм				110
	Скорость возвратно-поступательного движения по оси Z, м/мин				0.01–10
	Частота вращения двигателя шлифовального круга, ×10⁴ об/мин				0.9–4.5
	Частота вращения планетарного шпинделя, об/мин			Ось S	10–300
				Ось C	До 30
Планетарное шлифование	Макс. диаметр отверстия при планетарном шлифовании (MF315), мм				Ø220
	Макс. конусность при шлифовании, °				16
	Ручная регулировка по оси U, мм				±30
	Подача по оси U с ЧПУ, мм				5.5
Подача воздуха	Номинальное давление сжатого воздуха, МПа				0.6
	Номинальный расход сжатого воздуха, л/мин				120
Питание	Общая потребляемая мощность, кВА				14
Габариты станка (Д×Ш×В), мм					2500×1803×2959
Масса станка, кг					Прибл. 6500

Примечание: требования к источнику сжатого воздуха указаны для шлифовальной головки MF315
