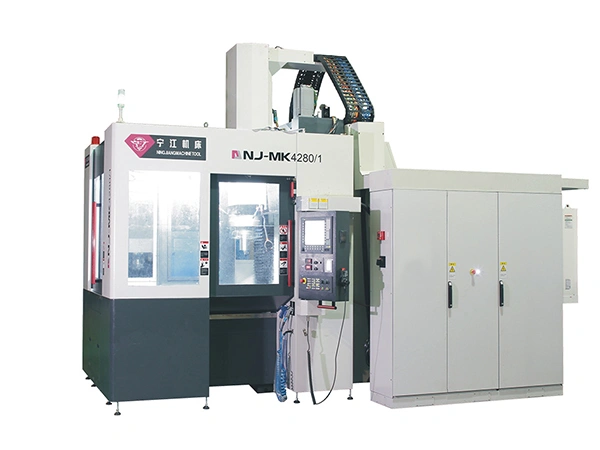

Координатно-шлифовальный станок NJ-MK4280/1

Координатно-шлифовальный станок с ЧПУ

Запросить расценки

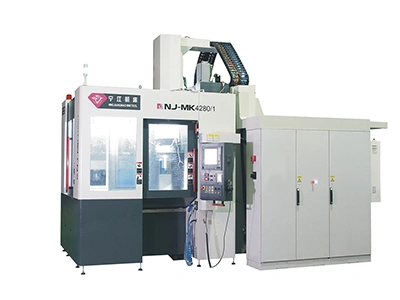

NJ-MK4280/1

Координатно-шлифовальный станок с ЧПУ

Координатно-шлифовальное оборудование с возможностью контурной обработки для создания отверстий и сложных контуров при производстве штампов и пресс-форм

Координатно-шлифовальный станок с ЧПУ модели NJ-MK4280/1 поддерживает контурную обработку закаленных полостей пресс-форм, шаблонов и пуансонов, генерируя точные кривые с использованием линейной и круговой интерполяции. Также выполняет высокоточное шлифование по позициям (точка-точка) для закаленных систем координатных отверстий с жесткими требованиями к межцентровым расстояниям.

Станок использует систему ЧПУ от SIEMENS для управления осями X, Y, Z, W, U и C, с трехосевой одновременной интерполяцией. Оси X, Y, Z и W оснащены высокоточными линейными датчиками (линейками) HEIDENHAIN для стабильного позиционирования и поддержания точности линейных осей.

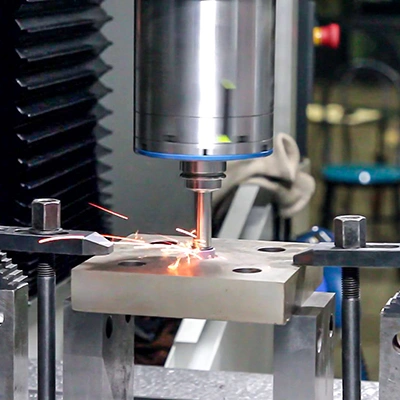

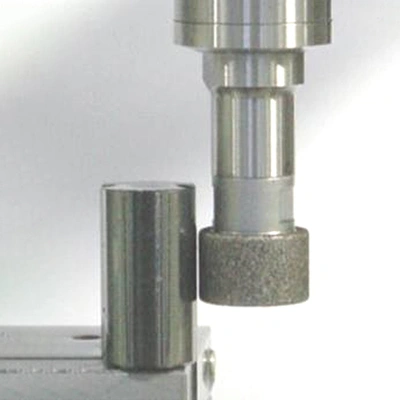

Особенности

Высокая точность

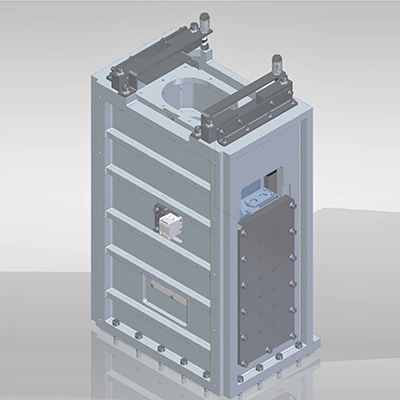

Гидростатический планетарный шпиндель

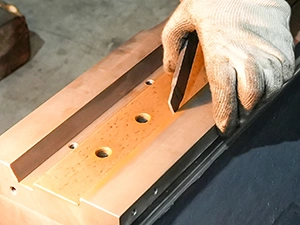

Направляющие и поверхности стола обрабатываются ручным шабрением. Общее время ручной шабровки – более 1500 часов.

Точность межцентрового расстояния отверстий: ±0.003 мм
Точность позиционирования осей X/Y: 0.0025 мм, повторяемость: 0.0015 мм
Радиальное биение шпинделя <0.0005 мм (стабильность в 4 раза выше)

Макс. радиальная жесткость шпинделя: 250 Н/мкм (в 5 раз выше)
Достижимая круглость: до 0.5 мкм
Упрощенная конструкция, дающая возможности для линейного перемещения и вращательного движения шпинделя

Высокая производительность

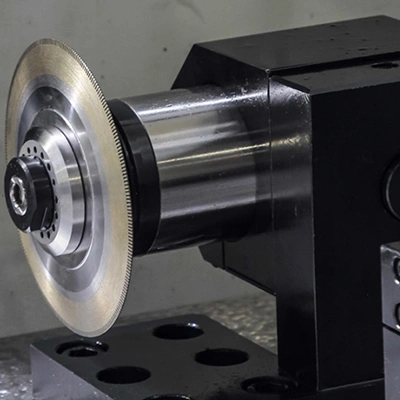

Дисковый правящий механизм

Ось Z приводится в движение двумя линейными двигателями
Высокоскоростной шлифовальный шпиндель до 70 000 об/мин
Мощность шпинделя: 2 кВт
Интерфейс инструмента HSK-E25
Дополнительно: щуп для контроля заготовки
Скорость быстрого перемещения оси Z: 26 м/мин
Частота возвратно-поступательного хода оси Z: до 300 двойных ходов/мин
Повторяемость оси Z: 0.002 мм.
Диаметр правящего круга: Ø120 мм
Скорость правящего механизма: 8000 об/мин, мощность: 0.8 кВт

Продвинутые функции

Автоматическое измерение круга

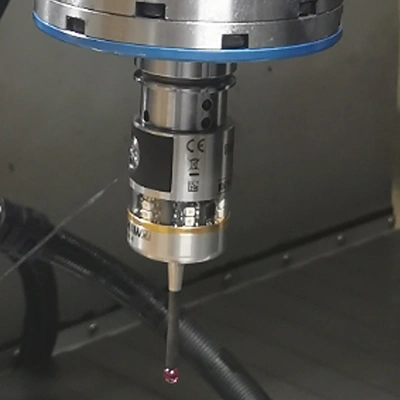

Контроль заготовки щупом

Дополнительная конфигурации

Автоматическое измерение круга
Щуп для контроля заготовки
Щуп для контроля инструмента (TS27R)
12-позиционный магазин инструмента для полностью интегрированного "координатно-шлифовального центра"

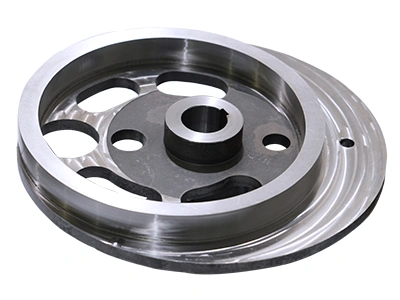

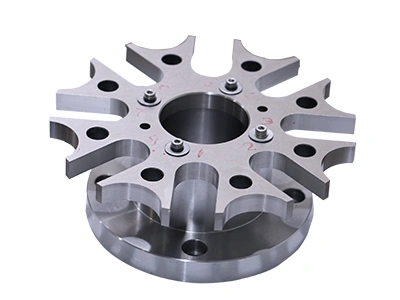

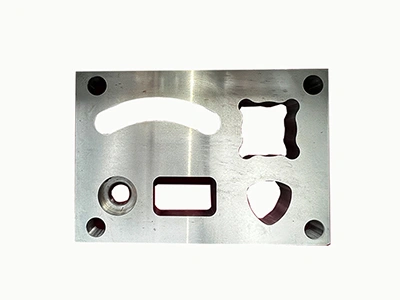

Примеры обрабатываемых изделий

Технические характеристики

Рабочий стол	Ширина рабочей поверхности стола, мм		860
	Длина рабочей поверхности стола, мм		1440
	Продольный ход по оси X, мм		1300
	Макс. нагрузка на стол, кг		800
	Точность позиционирования оси X, мм	Точность двухстороннего позиционирования	0.004
		Повторяемость	0.002
Шлифовальная бабка	Поперечный ход по оси Y, мм		800
	Вертикальный ход по оси W, мм		635
	Расстояние от торца салазок до поверхности стола, мм	Макс.	905
		Мин.	100
	Точность позиционирования оси Y, мм	Точность двухстороннего позиционирования	0.004
		Повторяемость	0.002
Шлифовальный круг	Длина возвратно-поступательного хода по оси Z, мм		170
	Скорость возвратно-поступательного хода по оси Z, м/мин		0.01–22
	Частота вращения двигателя шлифовального круга, ×10⁴ об/мин		0.4–4
Планетарный шпиндель	Частота вращения планетарного шпинделя, об/мин	Ось S	5–300
		Ось C	≤30
Подача при планетарном шлифовании	Диапазон подачи суппорта по оси U с ЧПУ, мм		От -3 до +47
Общая потребляемая мощность, кВА			60
Масса станка, кг			Прибл. 16000
