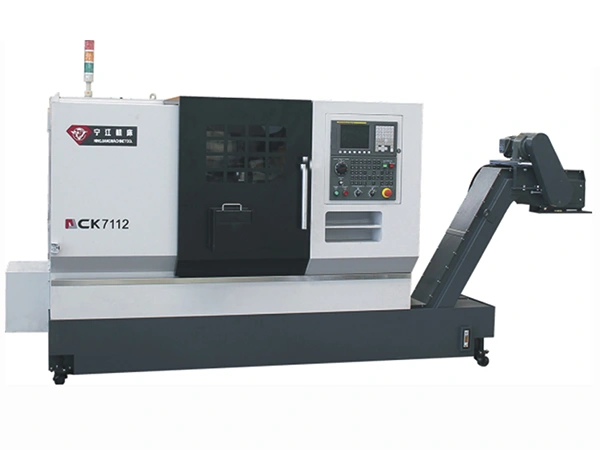

CK7112

Токарный станок с горизонтальной станиной и ЧПУ

Высокопроизводительный и высокоточный двухосевой горизонтальный токарный станок с ЧПУ, разработанный с применением самых инновационных технологий токарной обработки металлоизделий. Предлагает клиентам превосходную точность, выгодное соотношение цены и производительности, а также удобство в эксплуатации. Используя токарный станок CK7112, оператор может с легкостью выполнять широкий спектр задач по обработке деталей дискового типа и валов, включая внутреннее и наружное точение, обработку конусов, профилирование дуг, нарезание прямой и конической резьбы, проточку канавок, сверление, рассверливание и зенкерование. Благодаря столь широкому набору функций он отлично подходит для производства мелко- и среднесерийных партий, требующих стабильного контроля размеров.

Запросить расценки

Особенности

Встроенная станина с наклоном 45° успешно справляется со всеми вибрациями во время процесса обработки. Кроме того, такая компоновка дает удобный доступ к зоне обработки для настройки и обслуживания.
Линейные направляющие большого типоразмера на продольной и поперечной осях токарного станка имеют отличные динамические характеристики, увеличивая плавность движения осей и их долговечность.
Шпиндель станка приводится в движение двигателем с бесступенчатым регулированием скорости от 50 до 5000 об/мин.
Токарный станок может быть оснащен системами ЧПУ от GSK, Syntec или FANUC для соответствия различным требованиям автоматизации или применения.
8-позиционная гидравлическая револьверная головка предлагает быструю и надежную индексацию инструмента для многооперационного точения.

Технические характеристики

Размеры заготовки	Макс. диаметр обрабатываемой заготовки над защитным ограждением, мм	400
	Макс. диаметр обрабатываемой заготовки над суппортом, мм	260
	Макс. диаметр обработки (валы), мм	120
	Макс. диаметр обработки (дисковые детали), мм	320
	Мин. диаметр обрабатываемой заготовки, мм	7
	Макс. длина обрабатываемой заготовки	400
Шпиндель	Тип фланца шпинделя	A2-5
	Конус шпинделя	Конус Морзе №6
	Диаметр отверстия шпинделя, мм	56
	Диаметр переднего подшипника шпинделя, мм	90
	Частота вращения шпинделя, об/мин	50–5000
Задняя бабка	Тип привода	Гидравлический
	Ход пиноли, мм	80
	Конус пиноли	Конус Морзе №4
Оси	Ход по оси X, мм	150
	Ход по оси Z, мм	400
	Скорость быстрого перемещения по оси X, м/мин	16
	Скорость быстрого перемещения по оси Z, м/мин	16
Привод шпинделя	Крутящий момент, Н·м	35.8
Привод шпинделя	Мощность, кВт	5.5/7.5
Привод оси X	Крутящий момент, Н·м	7
Привод оси X	Мощность, кВт	1.2
Привод оси Z	Крутящий момент, Н·м	7
Привод оси Z	Мощность, кВт	1.2
Оснастка	Количество инструментов	8
Привод системы охлаждения	Мощность, кВт	1.5
Общие габариты (Д×Ш×В), мм (со станционным лотком)		2250×1550×1500
Масса станка (нетто/брутто), кг		2500/3000
