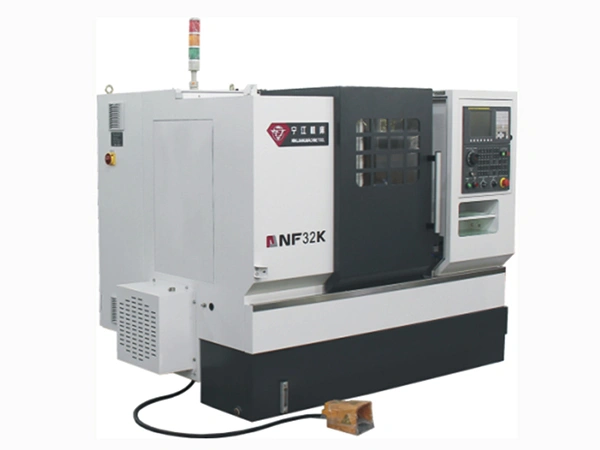

Горизонтальный токарный станок с ЧПУ NF32K

Токарные станки с ЧПУ

NF32K

Токарный станок с горизонтальной станиной и ЧПУ

Высокопроизводительный и высокоточный двухосевой горизонтальный токарный станок с ЧПУ, предназначенный для выполнения сложных токарных задач на деталях дискового типа и коротких валах. Поддерживает растачивание и обточку цилиндрических поверхностей, обработку конусов, ступенчатых и сферических поверхностей, вращательных контуров, проточку канавок (внутренних и наружных), сверление и нарезание резьбы. Компактная компоновка инструмента на линейном суппорте токарного станка оптимизирована для деталей, не требующих поддержки задней бабки.

Запросить расценки

Особенности

Встроенная станина с наклоном 45° предлагает высокую жесткость и сильное демпфирование вибраций, гарантируя стабильные и надежные результаты обработки.
Линейные направляющие большого типоразмера на обеих осях отлично показывают себя при различной степени динамики, поддерживая долговременную точность обработки.
Шпиндель токарного станка приводится в движение серводвигателем с бесступенчатым регулированием скорости от 100 до 5000 об/мин, позволяя гибко настраивать скорости при программировании.
Простая компоновка инструмента на быстросменном линейном суппорте поддерживает быструю смену инструмента и сокращает общее время рабочего цикла.
Механическая, электрическая и гидравлическая конструкция интегрированы в единую систему с полным защитным ограждением, чистой компоновкой и эргономичной структурой.
Токарный станок с горизонтальной станиной с ЧПУ NF32K совместим с системами ЧПУ от GSK, Syntec и FANUC для удовлетворения различных требований к применению и автоматизации.

Технические характеристики

Макс. диаметр обрабатываемой заготовки над станиной, мм	360
Макс. диаметр обрабатываемой заготовки над суппортом, мм	100
Расстояние между направляющими оси Z, мм	380
Расстояние между направляющими оси X, мм	200
Тип фланца шпинделя	A2-5
Диаметр отверстия шпинделя, мм	56
Внутренний диаметр переднего подшипника шпинделя, мм	90
Макс. диаметр обрабатываемого прутка, мм	42
Частота вращения шпинделя, об/мин	100-5000
Ход по оси X, мм	340
Ход по оси Z, мм	260
Скорость быстрого перемещения по оси X, м/мин	13
Скорость быстрого перемещения по оси Z, м/мин	15
Тип инструментальной оснастки	Линейная
Размер державки токарного резца для наружного точения, мм	16×16
Макс. диаметр расточной оправки, мм	20
Габариты станка (Д×Ш×В), мм	2050×1450×1550
Масса станка (нетто/брутто), кг	2200/2500
