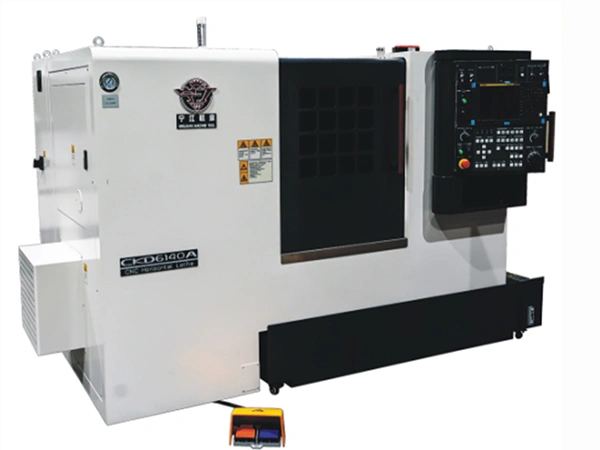

Горизонтальный токарный станок с ЧПУ CKD6140A

Токарные станки с ЧПУ

CKD6140A

Токарный станок с горизонтальной станиной и ЧПУ

Высокопроизводительный токарный станок со станиной, способной наклоняться под углом 45°. Благодаря цельнолитой станине из чугуна станок обладает высокой устойчивостью к вибрациям, что значительно сокращает брак продукции. Высокоточные линейные направляющие и шарико-винтовые пары токарного станка серии CKD6140A позволяют точно позиционировать заготовку и обрабатывать ее на высоких скоростях. Помимо указанных преимуществ, станок также оснащен 12-позиционной гидравлической серворевольверной головкой, 8-дюймовым силовым патроном и гидравлической задней бабкой, что позволяет ему выполнять сложные многооперационные токарные задачи. Подходит для широкого спектра токарных задач на деталях дискового типа и валах, включая наружное точение, подрезку торцов, обработку конусов, нарезание резьбы и профилирование дуг.

Запросить расценки

Особенности

Высокопрочное цельное чугунное основание станка дает ему высокую жесткость, отличное гашение вибраций и минимальную деформацию во время обработки.
Конструкция станины с наклоном под углом 45° повышает эффективность удаления стружки и доступность для оператора.
В осях X/Z используются прецизионные линейные направляющие и шариковые винты специализированных производителей, что обеспечивает высокую точность и быстроту перемещения оси.
Стандартная тайваньская 8-позиционная гидравлическая револьверная головка с сервоприводом увеличивает скорость ориентации инструмента и обеспечивает непрерывную многопроцессорную обработку.
8-дюймовый силовой патрон и поворотный гидроцилиндр.
Гидравлическая задняя бабка поддерживает управляемое перемещение по оси Z и программируемый ход пиноли, с возможностью работы как в ручном, так и в программно-управляемом режимах.
Защитное ограждение токарного станка CKD6140A удерживает масло, охлаждающую жидкость и стружку, поддерживая чистоту рабочего помещения.
Стандартная система охлаждения эффективно собирает стружку, а дополнительные аксессуары могут быть добавлены для создания полностью автоматизированной обработки.

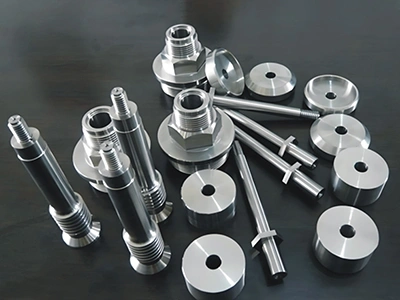

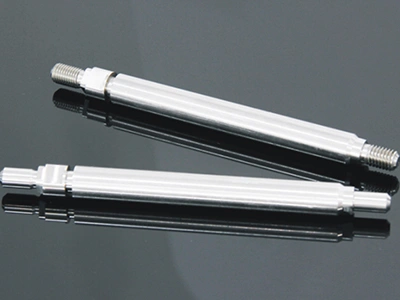

Примеры обрабатываемых изделий

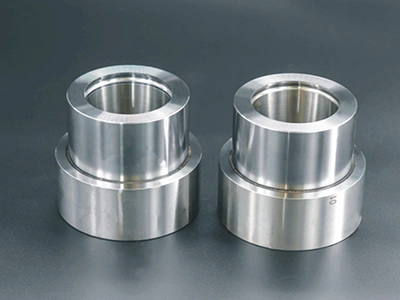

Втулочные компоненты

Технические характеристики

Макс. диаметр обрабатываемой заготовки над станиной, мм		Ø400
Макс. диаметр обработки, мм	Дисковые детали	Ø360
	Валы	Ø200
Макс. длина обрабатываемой заготовки		500
Высота центров шпинделя, мм		1000
Частота вращения шпинделя, об/мин		100–4000
Мощность привода шпинделя, кВт		11
Размер патрона, дюймы		8
Тип фланца шпинделя		A2-6
Ход по осям X/Z, мм		200/530
Скорость быстрого перемещения по осям X/Z, м/мин		20/20
Перемещение задней бабки, мм		380
Ход пиноли задней бабки, мм		110
Диаметр пиноли задней бабки, мм		Ø80
Конус пиноли задней бабки		Конус Морзе №4
Количество позиций револьверной головки		12
Размер державки токарного резца, мм		25×25
Макс. диаметр расточной оправки, мм		Ø32
Система ЧПУ		FANUC 0i TF Plus
Способ управления		Полузамкнутый контур
Датчик обратной связи шпинделя		Энкодер
Датчик обратной связи линейных осей		Серводвигатель со встроенным энкодером
Мощность приводов осей X/Z, кВт		1.2/1.8
Мощность привода насоса ОЖ, кВт		0.37
Объем бака ОЖ, л		180
Мощность привода системы смазки, кВт		0.025
Объем бака системы смазки, л		1.8
Давление в гидравлической системе, МПа		4
Объем гидравлического бака, л		50
Общие габариты (Д×Ш×В), мм		2820×1500×1700
Масса станка, кг		3000
