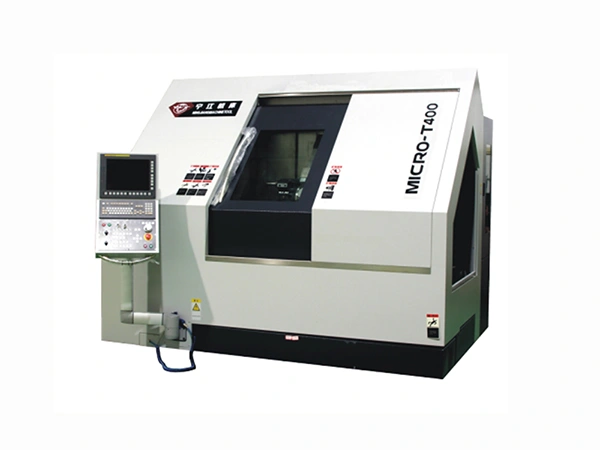

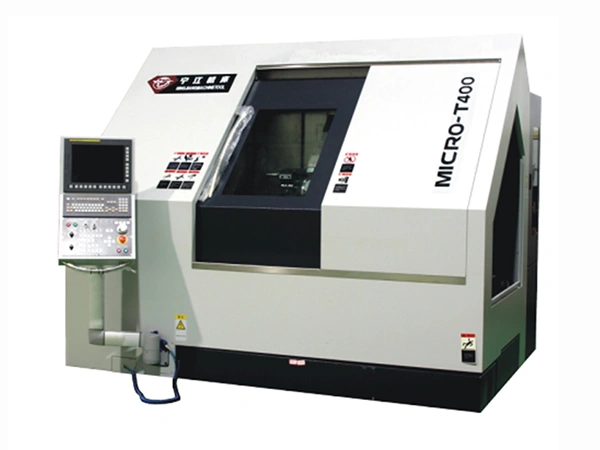

MICRO-T400

Высокоточный токарный станок с ЧПУ

Сверхточный токарный станок с ЧПУ с биением шпинделя ≤0.2 мкм для создания деталей с округлостью ≤0.5 мкм и шероховатостью поверхности Ra≤0.02 мкм

Токарный станок с ЧПУ MICRO-T400 построен по схеме с одним шпинделем и минералополимерной станиной наклонного типа с компактной компоновкой. В конструкции применены технологии встроенного шпинделя со статическим давлением, гидростатические направляющие, гидростатическая задняя бабка и высокоточные приводные системы (сверхточные шарико-винтовые пары или линейные двигатели). Все узлы установлены на станине с повышенной вибро- и деформационной устойчивостью. Высокоточный токарный станок с ЧПУ способен обрабатывать закаленные материалы твердостью 58-68 HRC и предназначен для аэрокосмической отрасли, производства оптики, подшипников, шарико-винтовых пар, гидравлики, автомобилестроения и для производства пресс-форм.

Особенности

Внутри токарного станка используется высокоточная итальянская серворевольверная головка с ускоренной индексацией инструмента. Точность позиционирования головки достигается за счет торцевого зубчатого соединения с гидравлическим зажимом, обеспечивающим нулевой люфт, отсутствие износа и низкий уровень шума.

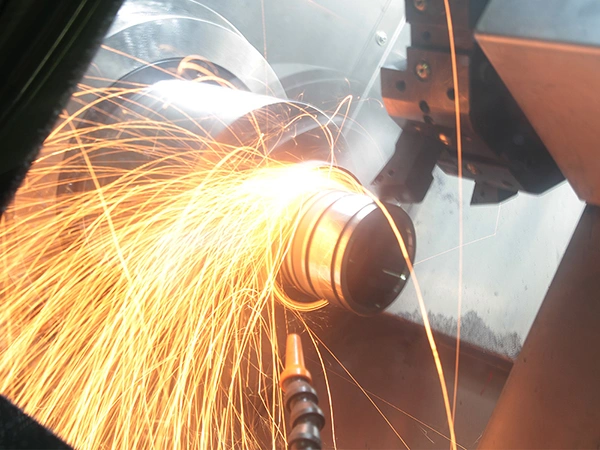

Гидростатический шпиндель имеет биение <0.2 мкм и высокую статическую жесткость, значительно превосходя точность обычных шпинделей на подшипниках качения. Высокоточный токарный станок с ЧПУ модели MICRO-T400 достигает округлости ≤0.5 мкм и шероховатости поверхности Ra ≤0.02 мкм заготовки, предлагая широкие возможности для точения твердых компонентов, высокоточного точения и выполнения задач по шлифовке точением.

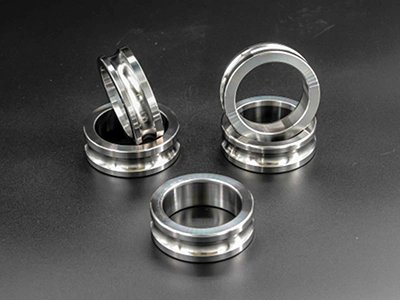

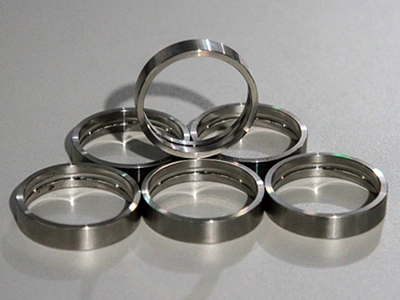

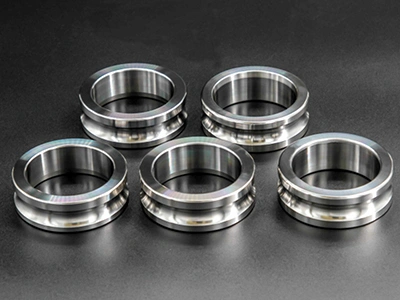

Примеры обрабатываемых изделий

Технические характеристики

Макс. диаметр обрабатываемой заготовки над станиной, мм	400
Макс. диаметр обработки (дисковые детали), мм	300
Макс. диаметр обработки (валы), мм	150
Макс. длина обрабатываемой заготовки	320
Макс. масса обрабатываемой детали (включая оснастку), кг	80
Диаметр патрона, мм	200 (8 дюймов)
Мощность шпинделя, кВт	18.4
Частота вращения шпинделя, об/мин	100–4000
Биение шпинделя, мкм	< 0.2(0.1)
Номинальный крутящий момент, Н·м	42–47
Ход по оси X, мм	200
Ход по оси Z, мм	350
Точность позиционирования по осям X/Z, мкм	3 (дополнительно 1)
Повторяемость по осям X/Z, мкм	1.5 (дополнительно 0.2)
Система ЧПУ	FANUC Oi-TF Plus (дополнительно GSK)
